Uszczelka tarczowa, rowek 8, 4–6 mm, rowek 10, 6–8 mm

TELEFONICZNA OBSŁUGA KLIENTA
TEL. 0048 796 057 193
Poniedziałek - Piątek
8:00 - 16:00

ZAPYTANIE SIMPLE CLICK

Numer produktu: 22F092066

Uszczelka tarczowa, rowek 8, 4–6 mm, rowek 10, 6–8 mm

metr:

0,03 kg

5–7 dni roboczych czas dostawy¹

5,64 zł*

Opis

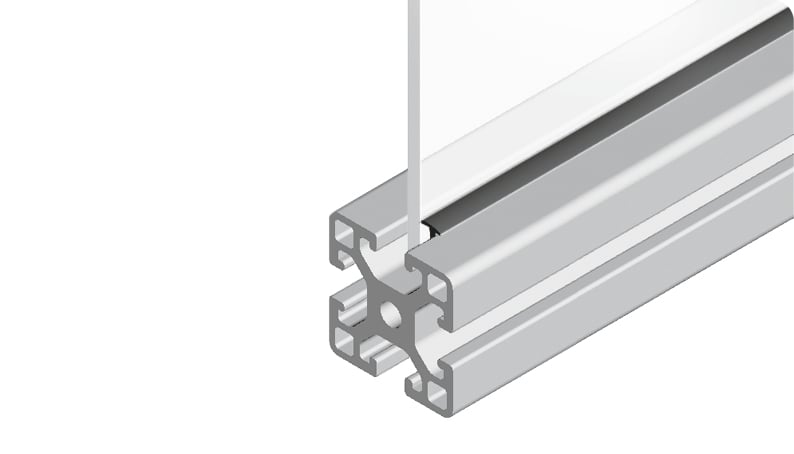

Do mocowania i uszczelniania elementów płaskich w rowku 8/10. Do szyb o grubości 4–6 mm/6–8 mm. Tworzywo sztuczne TPE, kolor czarny.

Dane techniczne

Szerokość:	7 mm
Wysokość:	14 mm
Waga:	0.03 kg
Kolor:	czarny
Materiał:	Tworzywo sztuczne TPE

Obliczanie obciążenia | Kalkulator ugięcia

Działanie siły

Rozłożone

Centralne

Podparcie obustronne

Utwierdzenie jednostronne

Utwierdzenie obustronne

Siła F

Długość l

20 6000

Ugięcie d = 228,53 mm

Siła ciężkości:

$F_{g} = m \cdot l \cdot g = 0,03 \frac{k g}{m} \cdot 3.015 m m \cdot 9, 81 \frac{m}{s^{2}} \approx 14,2 N$

Ugięcie od ciężaru własnego:

$d_{g} = \frac{1 \cdot F_{g} \cdot l^{3}}{384 \cdot E \cdot I \cdot 10^{4}} = \frac{1 \cdot 14,2 N \cdot {(3.015 m m)}^{3}}{384 \cdot 70.000 \frac{N}{m m^{2}} \cdot 0,77 c m^{4} \cdot 10^{4}} \approx 2,01 m m$

Ugięcie od działającej siły:

$d_{F} = \frac{1 \cdot F \cdot l^{3}}{192 \cdot E \cdot I \cdot 10^{4}} = \frac{1 \cdot 20 N \cdot {(3.015 m m)}^{3}}{192 \cdot 70.000 \frac{N}{m m^{2}} \cdot 0,77 c m^{4} \cdot 10^{4}} \approx 5,66 m m$

Całkowite ugięcie:

$d = d_{g} + d_{F} \approx 2,01 m m + 5,66 m m$

$d \approx 7,67 m m$

Naprężenie gnące σ ≈ 41,67 N/mm²

Wynikowe naprężenie gnące wynoszące 41,67 N/mm² jest mniejsze niż granica plastyczności wynosząca 195 N/mm² dla tego profilu, dlatego przy tym obciążeniu nie dojdzie do trwałego odkształcenia.

Informacje od producenta

FPS Germany GmbH
Piechlerstraße 10
86356 Neusäß
