Rura z tworzywa sztucznego z polietylenu, seria PE, kolor żółty

Numer produktu: 20PE8/6-GELB

Kolor

czerwony

niebieski

zielony

żółty

Materiał

metr:

0,02 kg

5–7 dni roboczych czas dostawy¹

9,02 zł*

Opis

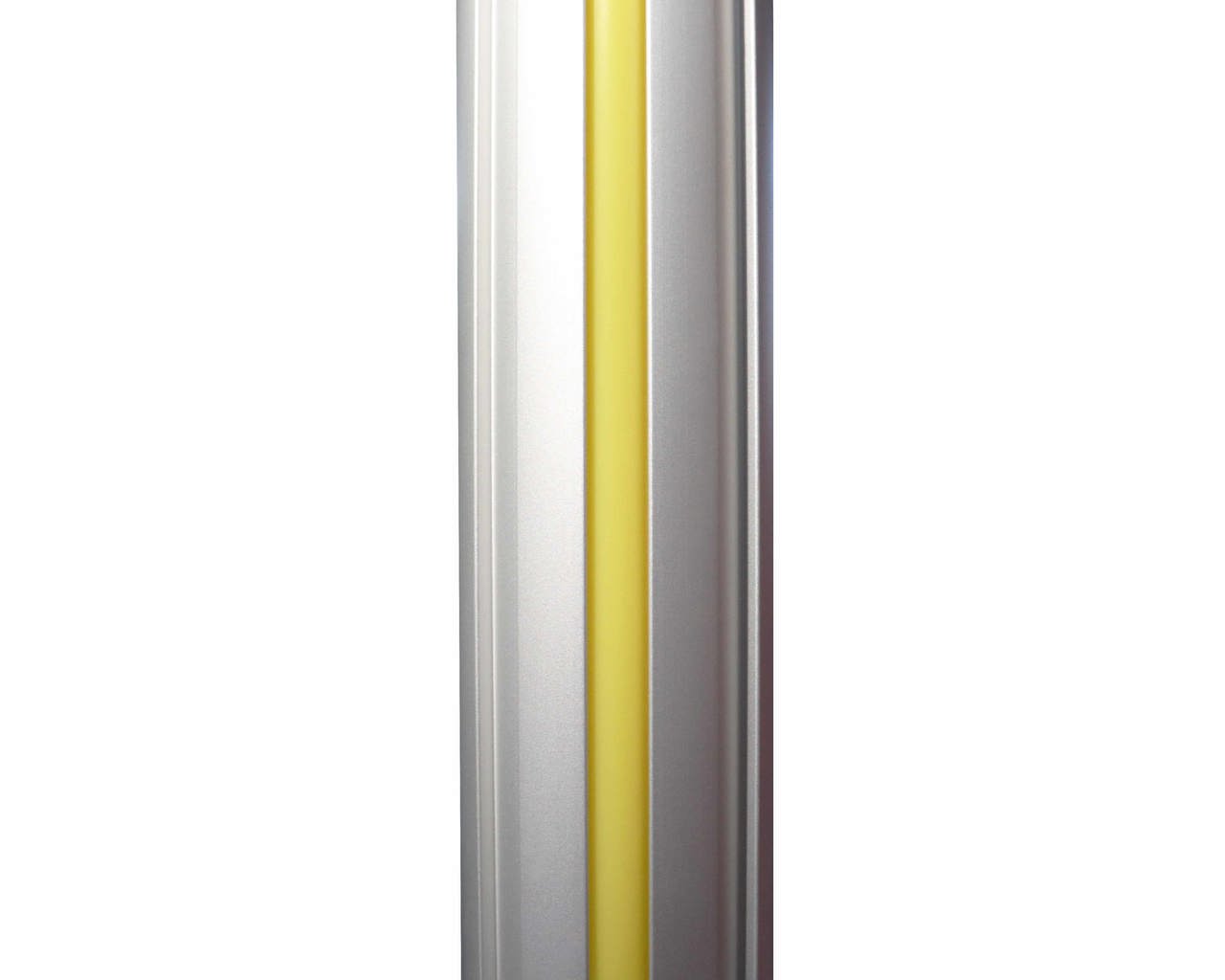

Do montażu w rowku profilu aluminiowego o szerokości 6 mm. Rurka z tworzywa sztucznego z jednej strony zamyka rowek, a z drugiej pozwala na oznaczenie profilu kolorem, podobnie jak w przypadku konstrukcji budowlanych. Może służyć jako przewód sprężonego powietrza, średnica zewnętrzna 8 mm, średnica wewnętrzna 6 mm. Materiał: polietylen, maksymalne ciśnienie robocze 7,5 bar.

Dane techniczne

Waga:	0.021 kg
Kolor:	żółty
Materiał:	PE

Obliczanie obciążenia | Kalkulator ugięcia

Działanie siły

Rozłożone

Centralne

Podparcie obustronne

Utwierdzenie jednostronne

Utwierdzenie obustronne

Siła F

Długość l

20 6000

Ugięcie d = 228,53 mm

Siła ciężkości:

$F_{g} = m \cdot l \cdot g = 0,02 \frac{k g}{m} \cdot 3.015 m m \cdot 9, 81 \frac{m}{s^{2}} \approx 14,2 N$

Ugięcie od ciężaru własnego:

$d_{g} = \frac{1 \cdot F_{g} \cdot l^{3}}{384 \cdot E \cdot I \cdot 10^{4}} = \frac{1 \cdot 14,2 N \cdot {(3.015 m m)}^{3}}{384 \cdot 70.000 \frac{N}{m m^{2}} \cdot 0,77 c m^{4} \cdot 10^{4}} \approx 2,01 m m$

Ugięcie od działającej siły:

$d_{F} = \frac{1 \cdot F \cdot l^{3}}{192 \cdot E \cdot I \cdot 10^{4}} = \frac{1 \cdot 20 N \cdot {(3.015 m m)}^{3}}{192 \cdot 70.000 \frac{N}{m m^{2}} \cdot 0,77 c m^{4} \cdot 10^{4}} \approx 5,66 m m$

Całkowite ugięcie:

$d = d_{g} + d_{F} \approx 2,01 m m + 5,66 m m$

$d \approx 7,67 m m$

Naprężenie gnące σ ≈ 41,67 N/mm²

Wynikowe naprężenie gnące wynoszące 41,67 N/mm² jest mniejsze niż granica plastyczności wynosząca 195 N/mm² dla tego profilu, dlatego przy tym obciążeniu nie dojdzie do trwałego odkształcenia.
