Numer produktu: 206P001

Profil aluminiowy NGP60 z rowkiem 6 mm

Einheit

metr

1 4000

Stück:

2,57 kg

5–7 dni roboczych czas dostawy¹

Metry	Cena za metr
Do 23	166,29 zł*
Do 39	141,33 zł*
Do 71	133,03 zł*
Od 72	124,70 zł*

Opis

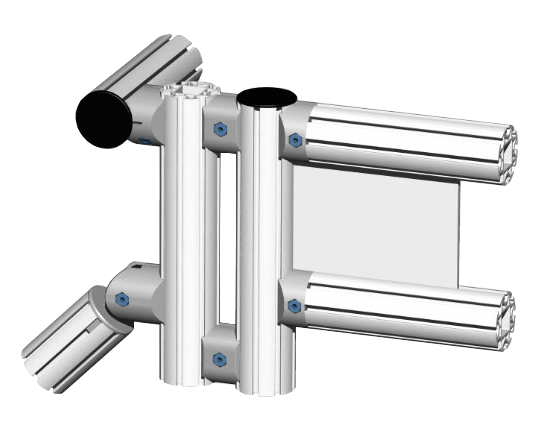

Profile z serii NGP łączą w sobie zalety kilku systemów. Szybki i elastyczny montaż, duża nośność i sztywność, a także spełnienie najwyższych wymagań wizualnych i estetycznych. Jako system lean production służący ciągłemu doskonaleniu procesów lub jako profil konstrukcyjny, seria NGP stanowi ekonomiczne rozwiązanie dla wszystkich zastosowań. Standardowe na rynku rowki profilowe o szerokości 6 mm mogą być wykorzystywane do uniwersalnego zastosowania elementów mocujących i akcesoriów. Geometria profili umożliwia połączenia pod kątem 45°. Zastosowanie rur profilowych jest szczególnie przyjazne dla środowiska dzięki możliwości ponownego wykorzystania i recyklingu.

Dane techniczne

Długość:	4000 mm
Waga:	2.565 kg
Kolor:	Przyroda
Materiał:	Aluminium anodowane
Moment bezwładności powierzchni względem osi x lx =:	26,56
Moment bezwładności powierzchni względem osi y ly =:	26,56
Moment oporu wokół osi x Wx =:	8,78 cm³
Moment oporu wokół osi y Wy =:	8,78 cm³

Obliczanie obciążenia | Kalkulator ugięcia

Działanie siły

Rozłożone

Centralne

Podparcie obustronne

Utwierdzenie jednostronne

Utwierdzenie obustronne

Siła F

Długość l

20 6000

Ugięcie d = 228,53 mm

Siła ciężkości:

$F_{g} = m \cdot l \cdot g = 2,57 \frac{k g}{m} \cdot 3.015 m m \cdot 9, 81 \frac{m}{s^{2}} \approx 14,2 N$

Ugięcie od ciężaru własnego:

$d_{g} = \frac{1 \cdot F_{g} \cdot l^{3}}{384 \cdot E \cdot I \cdot 10^{4}} = \frac{1 \cdot 14,2 N \cdot {(3.015 m m)}^{3}}{384 \cdot 70.000 \frac{N}{m m^{2}} \cdot 26,56 c m^{4} \cdot 10^{4}} \approx 2,01 m m$

Ugięcie od działającej siły:

$d_{F} = \frac{1 \cdot F \cdot l^{3}}{192 \cdot E \cdot I \cdot 10^{4}} = \frac{1 \cdot 20 N \cdot {(3.015 m m)}^{3}}{192 \cdot 70.000 \frac{N}{m m^{2}} \cdot 26,56 c m^{4} \cdot 10^{4}} \approx 5,66 m m$

Całkowite ugięcie:

$d = d_{g} + d_{F} \approx 2,01 m m + 5,66 m m$

$d \approx 7,67 m m$

Naprężenie gnące σ ≈ 41,67 N/mm²

Wynikowe naprężenie gnące wynoszące 41,67 N/mm² jest mniejsze niż granica plastyczności wynosząca 195 N/mm² dla tego profilu, dlatego przy tym obciążeniu nie dojdzie do trwałego odkształcenia.

Informacje od producenta

FPS Germany GmbH
Piechlerstraße 10
86356 Neusäß

Profil aluminiowy NGP60 z rowkiem 6 mm
