Profil aluminiowy 40x80

TELEFONICZNA OBSŁUGA KLIENTA
TEL. 0048 796 057 193
Poniedziałek - Piątek
8:00 - 16:00

ZAPYTANIE SIMPLE CLICK

Numer produktu: 228UL4080

Profil aluminiowy AVP-I 8 Ultraleicht (Eco) 40 x 80 mm, rowek 8 mm

Einheit

metr

1 6000

Stück:

2,39 kg

10–14 dni roboczych czas dostawy¹

Metry	Cena za metr
Do 5	99,30 zł*
Do 17	84,38 zł*
Do 35	79,43 zł*
Od 36	74,48 zł*

Opis

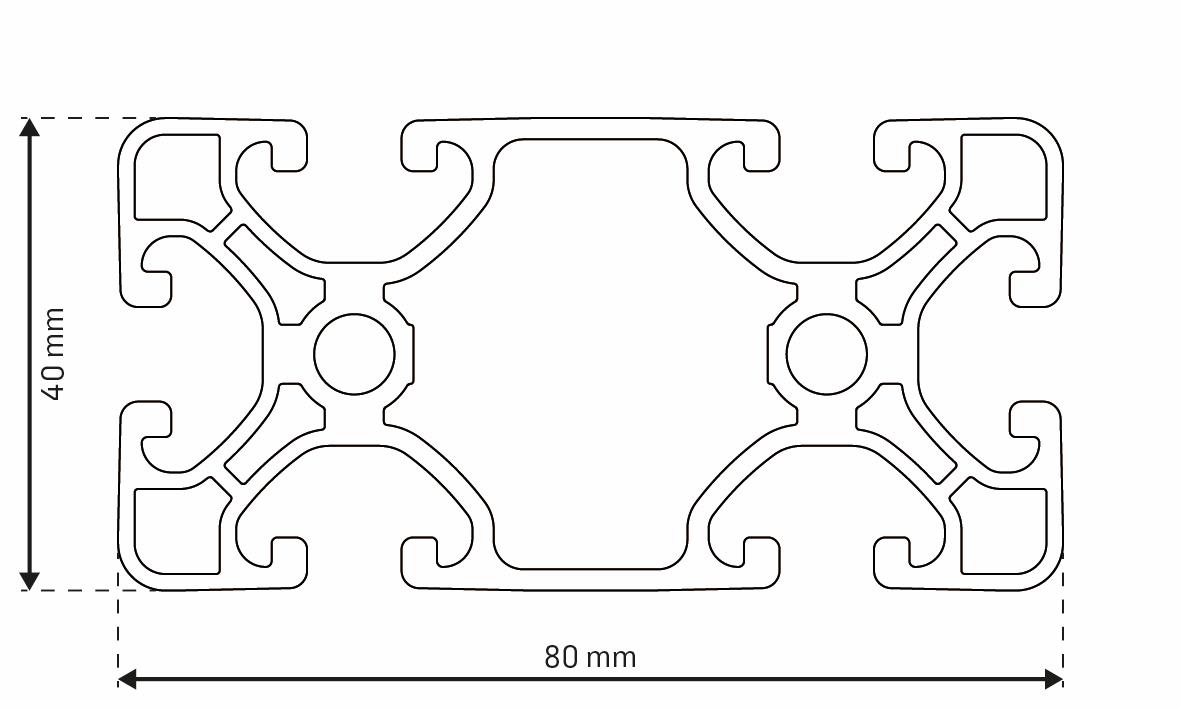

Profil aluminiowy konstrukcyjny AVP-I 8 ultralekki (Eco) 40 x 80 mm, rowek 8 mm

Dane techniczne

Długość:	6000 mm
Szerokość:	80 mm
Wysokość:	40 mm
Waga:	2.388 kg
Kolor:	natura
Materiał:	AL anodowane
Moment bezwładności powierzchni względem osi x lx =:	14,90
Moment bezwładności powierzchni względem osi y ly =:	58,08
Moment oporu wokół osi x Wx =:	7,45 cm³
Moment oporu wokół osi y Wy =:	14,52 cm³

Obliczanie obciążenia | Kalkulator ugięcia

Działanie siły

Rozłożone

Centralne

Orientacja

Poziomo

Pionowo

Podparcie obustronne

Utwierdzenie jednostronne

Utwierdzenie obustronne

Siła F

Długość l

20 6000

Ugięcie d = 228,53 mm

Siła ciężkości:

$F_{g} = m \cdot l \cdot g = 2,39 \frac{k g}{m} \cdot 3.015 m m \cdot 9, 81 \frac{m}{s^{2}} \approx 14,2 N$

Ugięcie od ciężaru własnego:

$d_{g} = \frac{1 \cdot F_{g} \cdot l^{3}}{384 \cdot E \cdot I \cdot 10^{4}} = \frac{1 \cdot 14,2 N \cdot {(3.015 m m)}^{3}}{384 \cdot 70.000 \frac{N}{m m^{2}} \cdot 14,90 c m^{4} \cdot 10^{4}} \approx 2,01 m m$

Ugięcie od działającej siły:

$d_{F} = \frac{1 \cdot F \cdot l^{3}}{192 \cdot E \cdot I \cdot 10^{4}} = \frac{1 \cdot 20 N \cdot {(3.015 m m)}^{3}}{192 \cdot 70.000 \frac{N}{m m^{2}} \cdot 14,90 c m^{4} \cdot 10^{4}} \approx 5,66 m m$

Całkowite ugięcie:

$d = d_{g} + d_{F} \approx 2,01 m m + 5,66 m m$

$d \approx 7,67 m m$

Naprężenie gnące σ ≈ 41,67 N/mm²

Wynikowe naprężenie gnące wynoszące 41,67 N/mm² jest mniejsze niż granica plastyczności wynosząca 195 N/mm² dla tego profilu, dlatego przy tym obciążeniu nie dojdzie do trwałego odkształcenia.

Informacje od producenta

FPS Germany GmbH
Piechlerstraße 10
86356 Neusäß

Profil aluminiowy AVP-I 8 Ultraleicht (Eco) 40 x 80 mm, rowek 8 mm
