Profil aluminiowy 40x20 2N

Metry	Cena za metr
Do 5	47,70 zł*
Do 17	40,57 zł*
Do 35	38,17 zł*
Od 36	35,80 zł*

Metry

Cena za metr

Do 5

47,70 zł*

Do 17

40,57 zł*

Do 35

38,17 zł*

Od 36

35,80 zł*

Opis

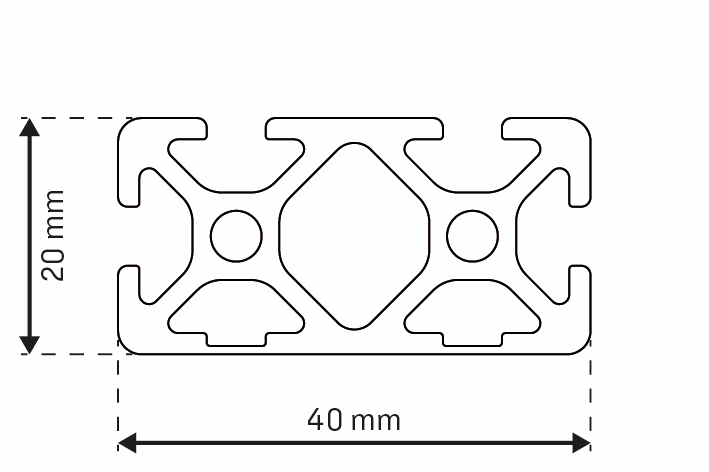

Profil aluminiowy konstrukcyjny AVP-I 5 light 40 x 20 mm, 2 rowki zamknięte, szerokość rowka 5 mm

Dane techniczne

Długość:	6000 mm
Szerokość:	40 mm
Wysokość:	20 mm
Waga:	0.938 kg
Kolor:	natura
Materiał:	AL anodowane
Moment bezwładności powierzchni względem osi x lx =:	1,40
Moment bezwładności powierzchni względem osi y ly =:	5,27
Moment oporu wokół osi x Wx =:	1,46 cm³
Moment oporu wokół osi y Wy =:	2,63 cm³
Wersja z rowkami:	2N zamknięte

Obliczanie obciążenia | Kalkulator ugięcia

Działanie siły

Rozłożone

Centralne

Orientacja

Poziomo

Pionowo

Podparcie obustronne

Utwierdzenie jednostronne

Utwierdzenie obustronne

Siła F

Długość l

20 6000

Ugięcie d = 228,53 mm

Siła ciężkości:

$F_{g} = m \cdot l \cdot g = 0,94 \frac{k g}{m} \cdot 3.015 m m \cdot 9, 81 \frac{m}{s^{2}} \approx 14,2 N$

Ugięcie od ciężaru własnego:

$d_{g} = \frac{1 \cdot F_{g} \cdot l^{3}}{384 \cdot E \cdot I \cdot 10^{4}} = \frac{1 \cdot 14,2 N \cdot {(3.015 m m)}^{3}}{384 \cdot 70.000 \frac{N}{m m^{2}} \cdot 1,40 c m^{4} \cdot 10^{4}} \approx 2,01 m m$

Ugięcie od działającej siły:

$d_{F} = \frac{1 \cdot F \cdot l^{3}}{192 \cdot E \cdot I \cdot 10^{4}} = \frac{1 \cdot 20 N \cdot {(3.015 m m)}^{3}}{192 \cdot 70.000 \frac{N}{m m^{2}} \cdot 1,40 c m^{4} \cdot 10^{4}} \approx 5,66 m m$

Całkowite ugięcie:

$d = d_{g} + d_{F} \approx 2,01 m m + 5,66 m m$

$d \approx 7,67 m m$

Naprężenie gnące σ ≈ 41,67 N/mm²

Wynikowe naprężenie gnące wynoszące 41,67 N/mm² jest mniejsze niż granica plastyczności wynosząca 195 N/mm² dla tego profilu, dlatego przy tym obciążeniu nie dojdzie do trwałego odkształcenia.

Profil aluminiowy AVP-I 5 Leicht 40 x 20 mm, zamknięty z dwoma rowkami, szerokość rowka 5 mm, czarny

Obliczanie obciążenia | Kalkulator ugięcia

Siła ciężkości:

Ugięcie od ciężaru własnego:

Ugięcie od działającej siły:

Całkowite ugięcie:

Informacje od producenta

Profil aluminiowy AVP-I 5 Leicht 40 x 20 mm, zamknięty z dwoma rowkami, szerokość rowka 5 mm, czarny

Obliczanie obciążenia | Kalkulator ugięcia

Obliczanie ugięcia

Siła ciężkości:

Ugięcie od ciężaru własnego:

Ugięcie od działającej siły:

Całkowite ugięcie:

Obliczanie naprężenia gnącego
